Flotteur
Le Zéphyr étant un trimaran, il se compose d'une coque principale et de 2 flotteurs. Les flotteurs sont construits de la même manière que la coque, avec un squelette en contreplaqué et une forme en polystyrène.
Dimensions et Caractéristiques des Flotteurs
- Dimensions : 2.3 m (longueur) x 0.3 m (largeur) x 0.3 m (hauteur)
- Volume total : 0.127 m^3
- Densité : ___
- Force d'Archimède associée : 247.3 N

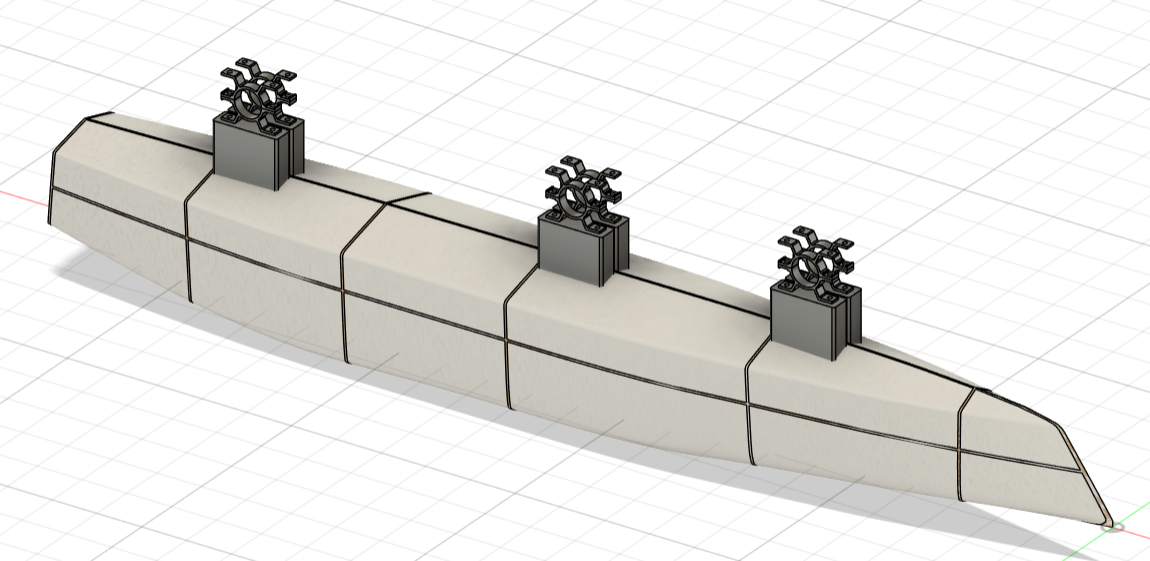

Le modèle 3D des flotteurs est donné ci-dessous :
VUE 3D D’UN DES FLOTTEURS
Fixation des Flotteurs à la Coque
Les flotteurs seront accrochés à la coque principale par 3 tubes en aluminium d'un diamètre extérieur de 60 mm et d'une épaisseur de 5 mm.
Des brides de fixation seront installées sur des bastaings fixés au squelette en contreplaqué des flotteurs. Voir schéma ci-dessous :
IMAGE DES POINTS D’ACCROCHE DES FLOTTEURS AVEC LES TUBES
Un guide a été conçu afin de percer les bastaings avec un écartement précis. Ce guide permet de positionner les inserts de manière à aligner correctement les brides, assurant ainsi un placement optimal des tubes.
Points d'Accroche et Utilisation
Les brides de fixation des flotteurs permettront d'accrocher divers équipements. Ces points d'accroche sont conçus pour être robustes et fiables. À ce jour, ces points serviront principalement à installer des lampes pour signaler la présence des flotteurs. Ils pourront également être utilisés pour fixer des capteurs ou tout autre équipement nécessaire.
